10 conjuntos de centrifugadoras de lodo de tazón grande y 5 secadores vert......

Tecnología para la separación de sólidos y la gestión de residuos de perforación

La industria de petróleo y gas en África continúa requiriendo tecnologías confiables para el tratamiento de fluidos de perforación y la gestión de los residuos generados durante las operaciones. En proyectos de perforación de diferentes escalas, mantener las propiedades del lodo, recuperar líquidos aprovechables y reducir el volumen de residuos que requieren disposición final son aspectos importantes para la eficiencia operativa.

Como parte de este enfoque, se contempla una configuración de equipos para un proyecto en África que incluye 10 conjuntos de centrifugadoras de lodo de tazón grande y 5 secadores verticales de recortes de perforación. Esta combinación permite abordar dos necesidades complementarias: la separación de sólidos finos suspendidos en los fluidos y la recuperación del líquido residual presente en los recortes de perforación.

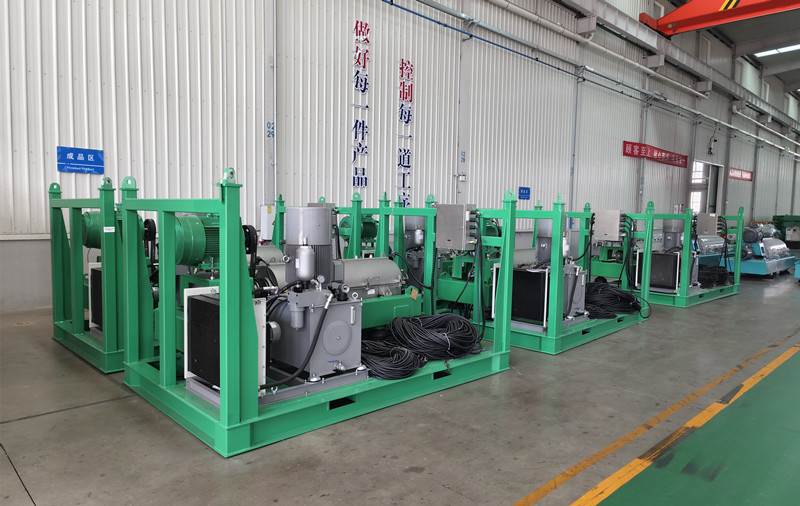

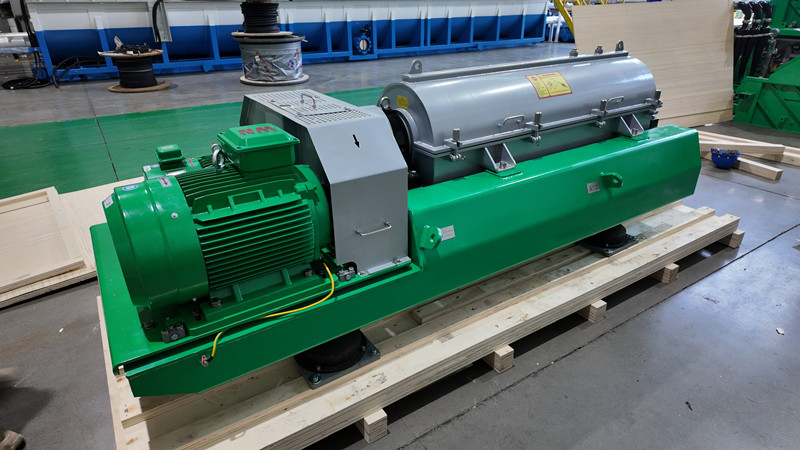

Centrifugadoras de tazón grande para procesar mayores volúmenes

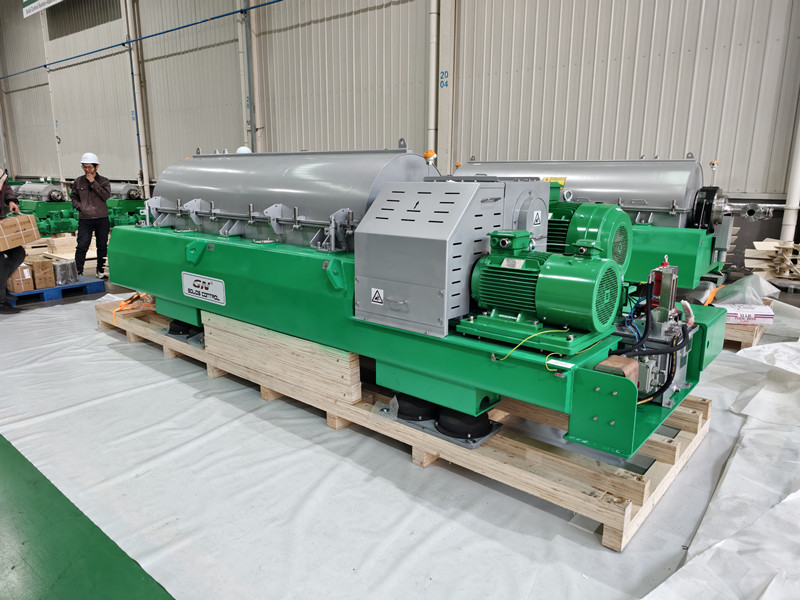

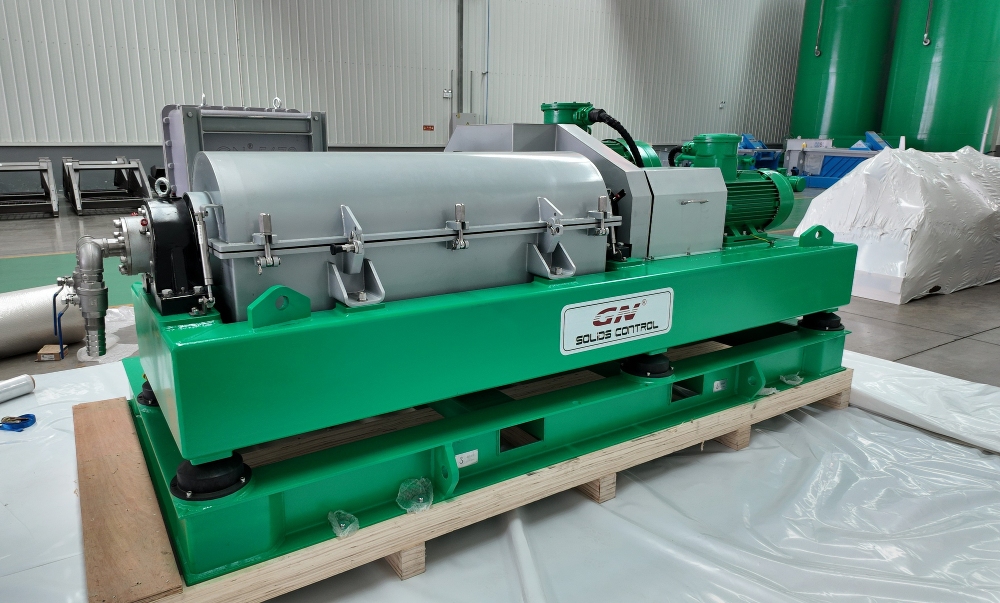

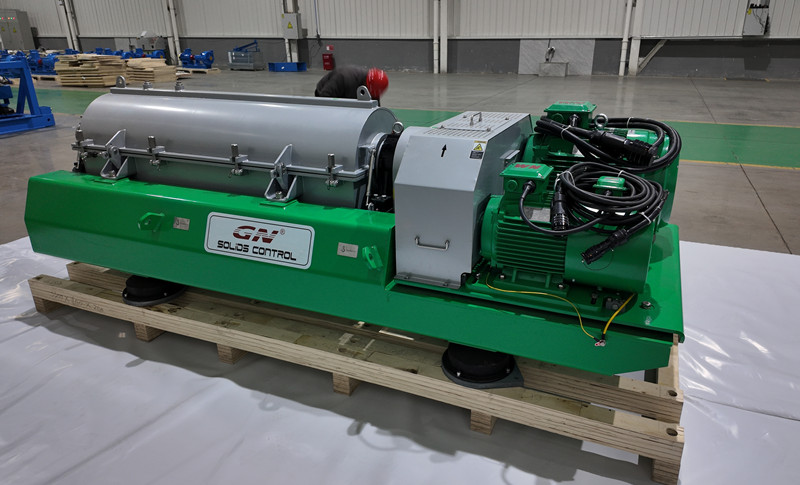

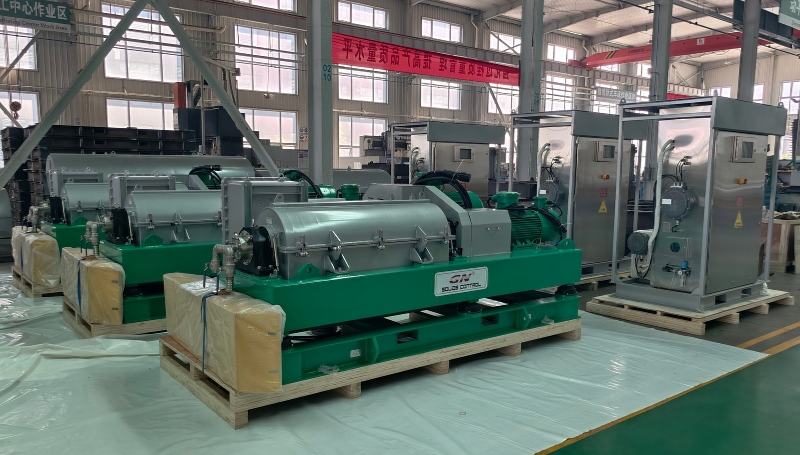

Una centrifugadora decantadora utiliza la fuerza centrífuga para separar sólidos suspendidos de una fase líquida mediante las diferencias de densidad y las características de las partículas.

En los sistemas de control de sólidos, esta tecnología permite tratar partículas finas que pueden permanecer en el fluido después de pasar por equipos convencionales de separación mecánica. Según la aplicación, las centrifugadoras pueden utilizarse para retirar sólidos de baja gravedad específica, recuperar barita, mantener las propiedades del lodo y procesar determinados flujos de residuos industriales y de perforación.

GN Solids Control dispone de diferentes modelos de centrifugadoras para adaptarse a distintos requerimientos de capacidad y separación. Entre ellos se encuentra el modelo GNLW453D-VFD, con una velocidad máxima de tazón de 3.000 RPM y accionamiento mediante variador de frecuencia.

Es importante considerar que estas capacidades son valores de referencia y no representan necesariamente el caudal que se obtendrá en cualquier operación. El rendimiento real depende de la concentración de sólidos, la distribución del tamaño de las partículas, la viscosidad del fluido, su densidad y los resultados de separación requeridos.

Secadores verticales para el tratamiento de recortes de perforación

Además del tratamiento del lodo, las operaciones de perforación generan recortes que pueden contener cantidades importantes de fluido residual. Esto resulta especialmente relevante cuando se utilizan lodos base aceite (OBM) o fluidos de base sintética (SBM).

Un secador vertical de recortes utiliza la fuerza centrífuga para separar el líquido de los sólidos perforados. Los recortes húmedos ingresan a una canasta de malla que gira a alta velocidad. El líquido atraviesa las aberturas de la malla, mientras que un sistema de transporte interno conduce los sólidos hacia la descarga.

La serie GNCD930G de GN cuenta con una capacidad de procesamiento de referencia publicada de aproximadamente 30 a 50 toneladas métricas por hora. Sus especificaciones incluyen un diámetro máximo de malla de 930 mm, una velocidad de rotación de hasta 900 RPM y una fuerza centrífuga aproximada de 420 G.

Según la configuración, se ofrecen aberturas de malla de 0,25 mm, 0,35 mm y 0,5 mm. GN también publica un valor de referencia de aceite sobre recortes (OOC) de 5 % o menos para la configuración especificada. El resultado efectivo debe verificarse considerando las características de los recortes de entrada, las propiedades del fluido, la selección de la malla y las condiciones reales de operación.

La recuperación del líquido residual permite reducir la cantidad de fluido que sale junto con los sólidos. Cuando las condiciones del proceso lo permiten, el líquido recuperado puede reincorporarse al sistema de recolección o tratamiento correspondiente.

¿Por qué combinar 10 centrifugadoras con 5 secadores verticales?

Ambas tecnologías cumplen funciones diferentes y complementarias dentro de un programa de gestión de fluidos y residuos.

Las centrifugadoras de tazón grande se enfocan en la separación de sólidos finos suspendidos en corrientes líquidas. Los secadores verticales, por su parte, están diseñados para reducir el contenido de líquido residual asociado a los recortes de perforación.

La integración de ambos equipos puede facilitar una gestión más organizada de los diferentes flujos de residuos y mejorar el control del proceso. Sin embargo, la cantidad de equipos por sí sola no permite establecer la capacidad total del proyecto: es necesario conocer el modelo seleccionado, las condiciones de alimentación, las horas de operación y los requerimientos de tratamiento.

Para definir la configuración final, se deben evaluar el volumen de lodo generado, el número de equipos de perforación que operarán simultáneamente, el tipo de fluido utilizado, la carga de sólidos y los criterios de descarga establecidos para el proyecto.

También deben considerarse los tanques de alimentación y recolección, las bombas de transferencia, los sistemas eléctricos y de control, el acceso para mantenimiento, las condiciones de instalación y la disponibilidad de repuestos.

Preparación técnica para operaciones en África

Los proyectos africanos pueden presentar diferentes condiciones climáticas, logísticas y de infraestructura. Por esta razón, la selección de equipos debe acompañarse de una planificación adecuada para el transporte, la instalación, la puesta en marcha y el mantenimiento preventivo.

Antes de confirmar el suministro, es recomendable verificar el voltaje y la frecuencia eléctrica disponibles, la clasificación de áreas peligrosas cuando corresponda, los requisitos regulatorios locales y las condiciones específicas del proceso. Asimismo, la capacitación de los operadores y la disponibilidad de repuestos contribuyen a mantener una operación confiable a largo plazo.

Soluciones de separación para la industria petrolera

GN Solids Control desarrolla equipos para el control de sólidos, el tratamiento de fluidos y la gestión de residuos de perforación, con diferentes configuraciones destinadas a aplicaciones industriales y petroleras.

La planificación de este proyecto en África, con 10 conjuntos de centrifugadoras de lodo de tazón grande y 5 secadores verticales de recortes, representa un enfoque integrado para la separación de sólidos finos y el tratamiento de recortes. La selección definitiva de los modelos y sus parámetros operativos debe basarse en las características del proceso y en los requerimientos técnicos del cliente.

La combinación de tecnologías adecuadas de separación puede ayudar a conservar la calidad del fluido de perforación, recuperar líquidos aprovechables y mejorar el manejo de los residuos generados durante las operaciones.

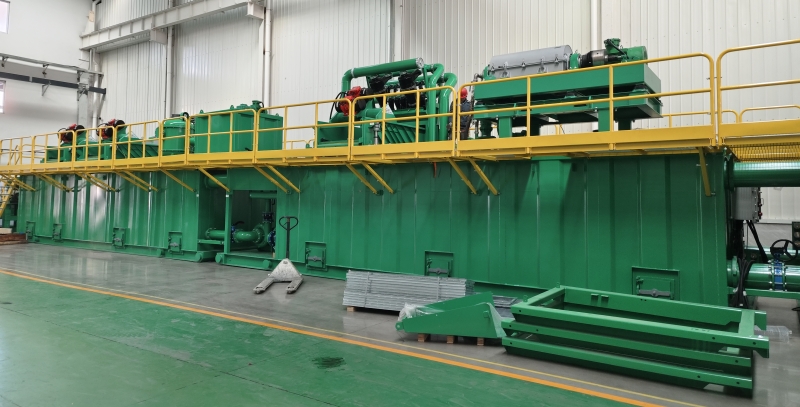

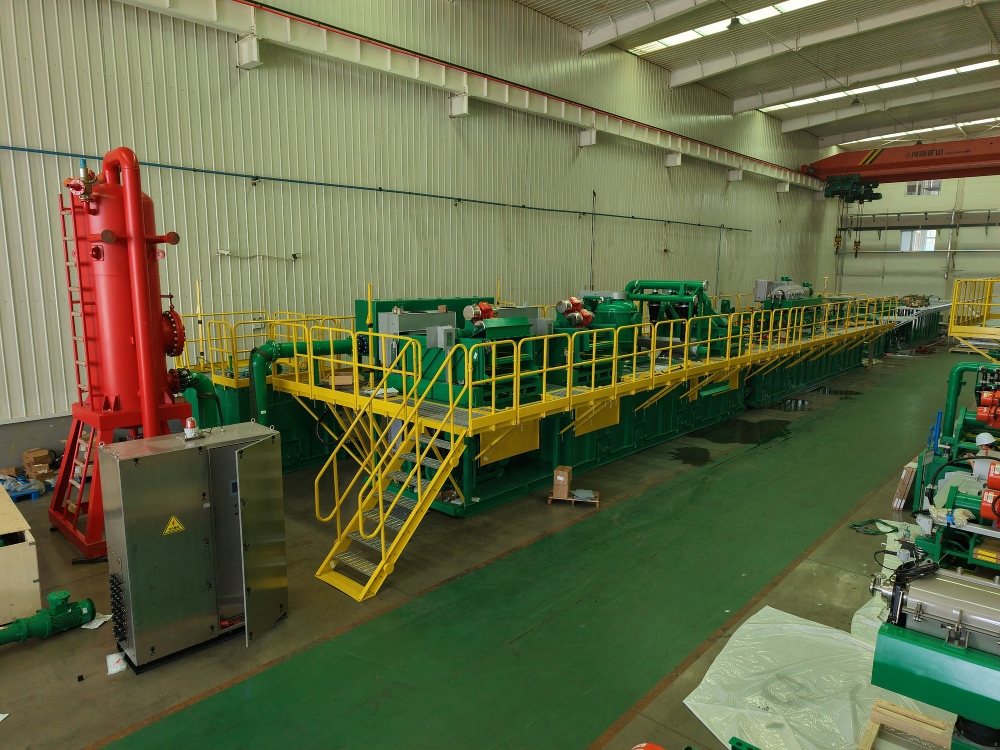

GN Solids America suministra un sistema de control de sólidos de 5 etapas ......

GN Solids America continúa ampliando su presencia internacional en aplicaciones de perforación especializadas con la implementación de un sistema de control de sólidos de 5 etapas para una empresa de perforación CBM en India. Este proyecto ha sido desarrollado para responder a las exigencias de una operación donde el tratamiento adecuado del fluido de perforación es fundamental para mantener la estabilidad del proceso, controlar la concentración de sólidos y favorecer una operación más eficiente. La solución integra diferentes etapas de separación dentro de una misma línea de proceso, permitiendo un tratamiento progresivo del fluido desde la recepción inicial hasta la recuperación del lodo acondicionado para su reutilización.

La configuración de cinco etapas permite abordar diferentes tamaños y concentraciones de sólidos mediante una estrategia de separación escalonada. En lugar de depender de un único equipo, el sistema combina tecnologías de separación mecánica que trabajan de manera secuencial, reduciendo progresivamente la carga de sólidos que permanece en el fluido. Esta configuración resulta especialmente importante en operaciones CBM, donde el control de las propiedades del fluido puede influir directamente en el desempeño de la perforación, el consumo de lodo y la eficiencia general del sistema. El objetivo es obtener una separación más consistente y mantener el fluido dentro de las condiciones requeridas durante las diferentes fases de la operación.

Uno de los principales valores del proyecto es la integración de los equipos como un sistema completo, y no simplemente como unidades independientes. GN Solids America trabaja bajo un concepto de solución integral, considerando la distribución de los equipos, el flujo del proceso, las conexiones entre las diferentes etapas y las necesidades operativas del cliente. Este enfoque permite que cada componente cumpla una función específica dentro del circuito de control de sólidos, facilitando la operación, el mantenimiento y el seguimiento del proceso. La ingeniería del sistema se adapta a las condiciones particulares del proyecto para proporcionar una solución práctica, robusta y preparada para las exigencias del trabajo en campo.

El desarrollo de este proyecto para India también refleja la capacidad de GN Solids America y GN Solids Control para suministrar soluciones de control de sólidos a mercados internacionales con diferentes condiciones de perforación y requerimientos técnicos. Desde la ingeniería y fabricación hasta la preparación del sistema para su instalación y puesta en operación, cada proyecto requiere coordinación entre diferentes áreas para asegurar que la solución final responda a las necesidades reales del usuario. Esta experiencia internacional permite a GN aplicar conocimientos adquiridos en proyectos de perforación, CBM, petróleo y gas, minería y otras aplicaciones industriales donde la separación eficiente de sólidos es un elemento crítico.

Con este sistema de cinco etapas para CBM Drilling en India, GN Solids America reafirma su enfoque de ingeniería orientada al proceso, integración de sistemas y soluciones diseñadas para aplicaciones reales de campo. Más que suministrar equipos individuales, GN busca desarrollar sistemas capaces de trabajar como una unidad, ayudando a mejorar el control del fluido, reducir la acumulación de sólidos y aprovechar mejor los recursos utilizados durante la perforación. Este proyecto representa una nueva muestra de la capacidad de GN para llevar tecnología de separación y control de sólidos desde su plataforma de fabricación hasta operaciones de perforación en diferentes partes del mundo.

Optimización del Control de Sólidos en la Perforación CBM: Soluciones de 5......

La extracción de metano en capas de carbón, ampliamente conocida como perforación CBM (Coalbed Methane), representa uno de los métodos más importantes en la producción de gas natural no convencional. A diferencia de la perforación convencional de gas y petróleo, los yacimientos CBM requieren la extracción previa de grandes volúmenes de agua de formación acumulada en los poros del carbón. Este proceso reduce la presión hidrostática dentro del pozo, lo que permite que el gas metano adscrito a la matriz de carbón se libere y fluya hacia la superficie.

Sin embargo, este procedimiento genera desafíos operativos únicos. Durante la fase de perforación y posterior manejo de fluidos, la constante desintegración del carbón produce un elevado volumen de finos de carbón, partículas abrasivas y arcillas reactivas que contaminan rápidamente el lodo de perforación. Para mantener la estabilidad del pozo y extender la vida útil de las herramientas en el fondo del pozo, es fundamental contar con un sistema avanzado de separación y limpieza.

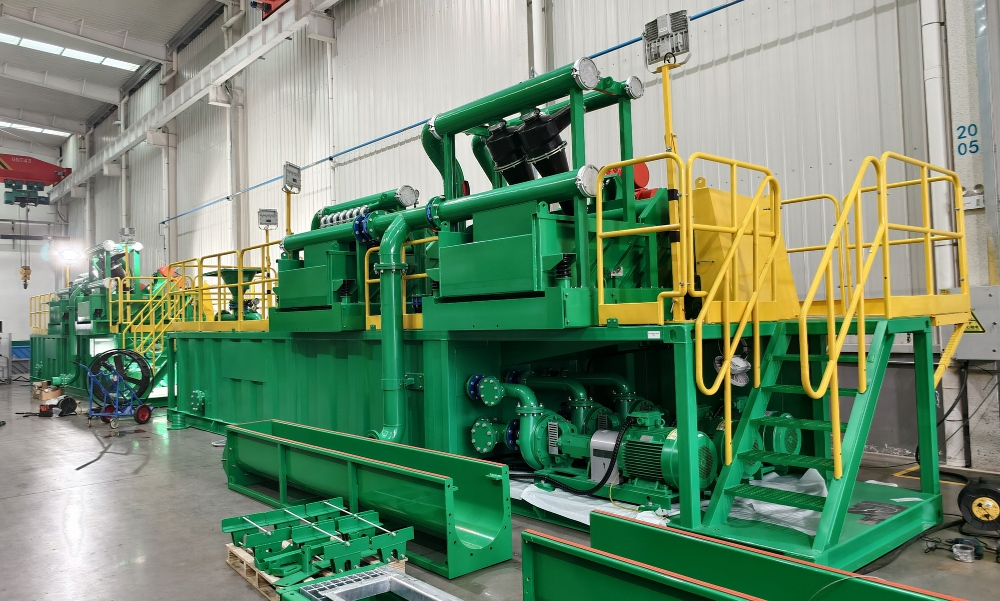

En GN Solids Control, hemos diseñado y fabricado el sistema de control de sólidos de 5 etapas para perforación CBM, un equipo de ingeniería integral estructurado para procesar eficientemente estos fluidos exigentes y maximizar el rendimiento en campo.

Las 5 Etapas Esenciales del Control de Sólidos

Un sistema moderno de control de sólidos opera secuencialmente para eliminar gradualmente las partículas del fluido de perforación según su tamaño, garantizando que el lodo mantenga las propiedades reológicas óptimas:

Separación Primaria de Gas y Líquidos: Al retornar del pozo, el fluido cargado de gas libre pasa primero por un gas-liquid separator para separar de manera segura las bolsas de metano del lodo líquido antes de continuar con la separación de sólidos.

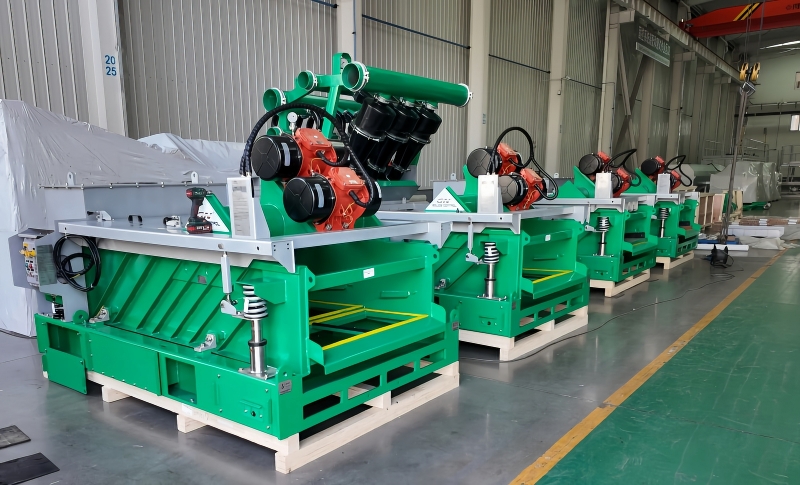

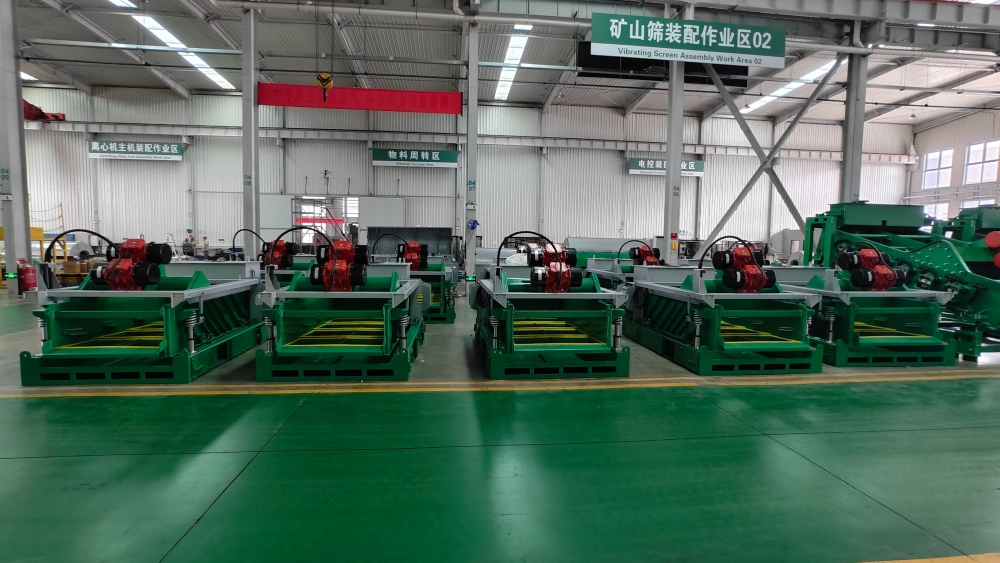

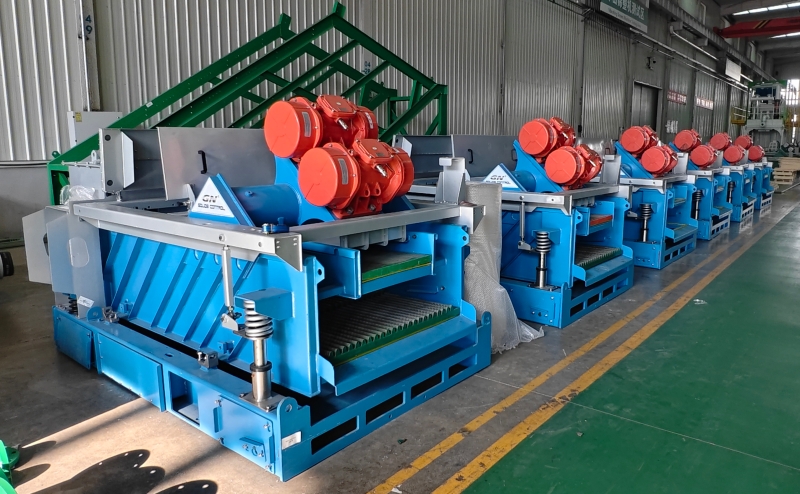

Cribado Primario (Separación Gruesa): El fluido fluye directamente hacia la shale shaker, donde las mallas vibratorias de alta constante G separan los cortes de mayor tamaño y las partículas gruesas de carbón.

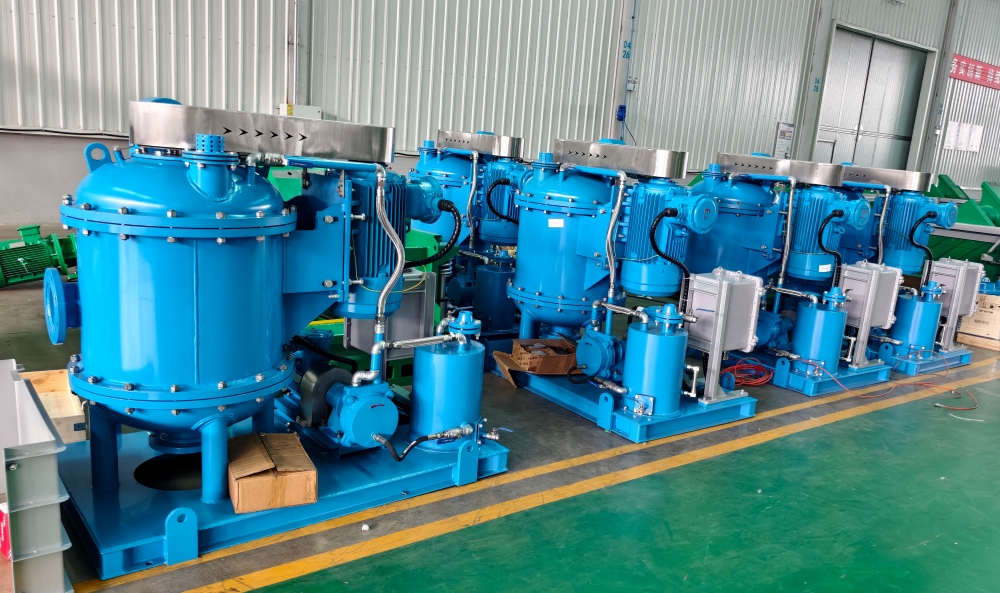

Desgasificación Mecánica: A continuación, para eliminar las burbujas de gas atrapadas en el lodo que podrían reducir la densidad del fluido y afectar las bombas, se utiliza un vacuum degasser, garantizando la estabilidad hidrostática.

Desarenado y Desarcillado (Desilter/Desander): Las etapas hidrociclónicas remueven las partículas intermedias y finas que escapan a las mallas principales, protegiendo las bombas de lodo contra la abrasión excesiva.

Separación Ultrafina y Barita: En la quinta y última etapa, la decanting centrifuge de alta velocidad elimina los sólidos ultra finos de hasta 2 a 5 micrones. Esto permite recuperar la fase líquida limpia para su reutilización o disposición segura.

Ventajas Competitivas para Operaciones de Perforación

Implementar este nivel de separación no solo protege la integridad del equipo mecánico, sino que reduce sustancialmente el volumen total de desechos y los costos asociados con la preparación de nuevo lodo sintético o base agua. Al integrar la tecnología avanzada de GN Solids Control, los operadores de perforación CBM aseguran un rendimiento confiable incluso en las formaciones de carbón más complejas a nivel global.

GN Solids America continúa fortaleciendo su presencia en el sector minero ......

GN Solids America continúa fortaleciendo su presencia en el sector minero internacional con la entrega de dos unidades GNFG1440 High Frequency Fine Screen para una importante compañía minera internacional. Este proyecto representa la capacidad de GN para suministrar equipos de separación diseñados específicamente para las exigentes condiciones de las operaciones mineras, donde la eficiencia de clasificación, la estabilidad operacional y la confiabilidad del equipo son factores fundamentales para mantener un proceso productivo continuo.

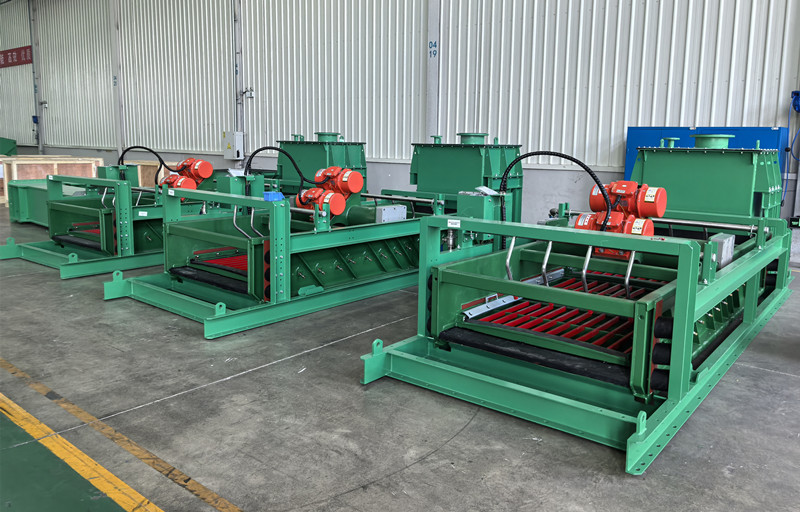

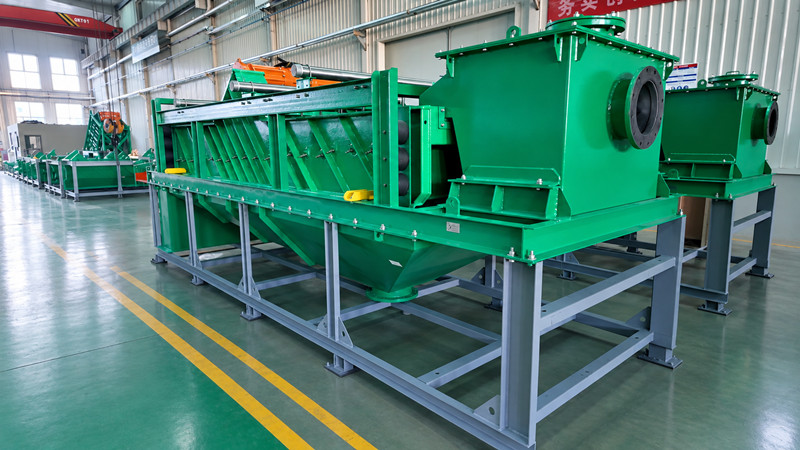

Las GNFG Series High Frequency Fine Screens están diseñadas para realizar una separación eficiente de partículas finas, combinando alta frecuencia de vibración, elevada eficiencia de cribado y una construcción robusta orientada a operaciones continuas. La tecnología permite optimizar la clasificación de sólidos en diferentes etapas del procesamiento de minerales, contribuyendo a mejorar el desempeño global del circuito y a obtener una separación más consistente de acuerdo con las características específicas de cada aplicación.

Para GN Solids America, cada proyecto minero representa mucho más que el suministro de un equipo. Nuestro objetivo es proporcionar una solución de ingeniería respaldada por experiencia internacional, capacidad de fabricación y soporte técnico, acompañando al cliente desde la evaluación de la aplicación y selección del equipo hasta la entrega, instalación, puesta en marcha y soporte posterior. Esta integración entre tecnología, ingeniería y servicio permite responder a los requerimientos de proyectos mineros ubicados en diferentes mercados y condiciones operativas.

Con este nuevo suministro, GN Solids America reafirma su compromiso con el desarrollo de soluciones avanzadas para la industria minera y de procesamiento de minerales. Desde equipos de cribado y clasificación hasta tecnologías de separación sólido-líquido y manejo de sólidos, GN continúa ampliando su capacidad para ofrecer soluciones integrales, confiables y diseñadas para aplicaciones industriales de alta exigencia. GN Solids America: tecnología de separación para una minería más eficiente, confiable y preparada para los desafíos del futuro.

Separador de Discos de 2 Fases GN para la Separación de Slurry de Algas

El creciente interés en las algas marinas como materia prima para la producción de alimentos, fertilizantes, alimento animal, biocombustibles, cosméticos y otros productos de origen biológico ha incrementado la necesidad de tecnologías eficientes para su procesamiento.

Una de las etapas importantes en muchas aplicaciones de procesamiento de algas es la separación de sólidos y líquidos después del lavado, trituración o preparación de las algas en forma de slurry.

El slurry de algas puede presentar características particulares que hacen que su procesamiento sea más complejo que el de otros fluidos industriales. Dependiendo de la especie y del proceso utilizado, puede contener partículas orgánicas finas, fibras, sólidos suspendidos, agua y diferentes compuestos orgánicos disueltos o coloidales.

Para este tipo de aplicación, GN Separation ofrece tecnologías de separación centrífuga, incluyendo el GN 2-Phase Disc Separator, que puede utilizarse como una solución continua para remover partículas sólidas finas de una fase líquida.

¿Qué contiene el slurry de algas?

Después de la recolección y el procesamiento inicial, las algas normalmente son lavadas y reducidas mecánicamente de tamaño. Dependiendo del producto final que se desea obtener, el material puede mezclarse con agua para producir un slurry que pueda ser bombeado.

Este slurry puede contener:

• Partículas finas de algas

• Material fibroso

• Arena y otras impurezas minerales

• Sólidos orgánicos suspendidos

• Agua de proceso

• Compuestos orgánicos disueltos

Cuando las partículas sólidas son muy pequeñas, los sistemas convencionales de tamizado pueden presentar limitaciones. De manera similar, la separación por gravedad puede resultar poco eficiente cuando existe una diferencia relativamente pequeña entre la densidad de las partículas y la del líquido.

En estos casos, la separación centrífuga puede ofrecer una alternativa interesante.

¿Cómo funciona un separador de discos de 2 fases?

El separador de discos utiliza fuerza centrífuga para acelerar la separación entre los sólidos suspendidos y el líquido.

El slurry ingresa al equipo y es distribuido dentro de la cámara de separación a través de un conjunto de discos cónicos. Debido a la alta velocidad de rotación del bowl, se genera un campo centrífugo mucho mayor que la fuerza de gravedad.

Como resultado, las partículas sólidas suspendidas se desplazan hacia la zona exterior del bowl, mientras que el líquido clarificado se mueve hacia la zona central.

Los sólidos separados se acumulan en el espacio destinado para su recolección y pueden ser descargados dependiendo de la configuración específica del equipo.

En este caso, el concepto de 2 fases corresponde principalmente a la separación entre una fase sólida y una fase líquida.

Ventajas de la separación centrífuga para slurry de algas

Una de las principales ventajas de utilizar una centrífuga es su capacidad para trabajar con partículas suspendidas relativamente pequeñas que podrían atravesar sistemas convencionales de separación.

El paquete de discos proporciona una gran superficie efectiva de separación dentro de un equipo compacto. Esto permite realizar una separación eficiente sin necesidad de utilizar grandes tanques de sedimentación.

Además, un proceso centrífugo continuo puede ayudar a reducir la manipulación manual y proporcionar condiciones de operación más constantes.

Dependiendo del objetivo del proceso, el líquido clarificado puede enviarse posteriormente a etapas como filtración, extracción, evaporación, fermentación u otros procesos posteriores.

Factores que afectan el rendimiento

El rendimiento de un separador de discos depende de diferentes variables del proceso. Entre ellas se encuentran:

• Concentración de sólidos

• Tamaño y distribución de las partículas

• Densidad de los sólidos

• Viscosidad del líquido

• Temperatura

• Caudal de alimentación

• Características específicas de las algas

Por esta razón, la selección del equipo debe basarse en las características reales del slurry y no únicamente en la capacidad nominal de la máquina.

La preparación previa también es importante. Las fibras o fragmentos grandes de algas pueden requerir trituración, maceración o tamizado antes de ingresar al separador centrífugo.

Integración en una planta de procesamiento de algas

Una línea típica puede incluir las etapas de recolección, lavado, reducción de tamaño, preparación del slurry, separación centrífuga y tratamiento posterior de las corrientes líquida y sólida.

El GN 2-Phase Disc Separator puede instalarse después de la etapa de preparación del slurry para remover sólidos suspendidos finos.

El líquido clarificado puede continuar hacia la siguiente etapa del proceso, mientras que los sólidos concentrados pueden recolectarse para su posterior procesamiento, recuperación o disposición.

La configuración exacta dependerá del producto final que se quiera obtener. En algunas aplicaciones, el objetivo principal será maximizar la clarificación del líquido. En otras, puede ser más importante recuperar los sólidos orgánicos de valor.

La separación de slurry de algas presenta desafíos particulares debido a su composición variable, contenido de fibras y presencia potencial de partículas orgánicas finas.

La separación centrífuga ofrece un método continuo para separar sólidos suspendidos finos de una fase líquida y puede complementar otras tecnologías utilizadas en el procesamiento de algas.

El GN 2-Phase Disc Separator está diseñado para aprovechar la fuerza centrífuga a alta velocidad y puede considerarse para aplicaciones que requieren una separación sólido-líquido eficiente y continua.

Antes de seleccionar el equipo definitivo, es recomendable realizar pruebas de laboratorio o pruebas piloto utilizando el slurry real. Variables como la concentración de sólidos, distribución del tamaño de partículas, viscosidad, temperatura, caudal y eficiencia de separación requerida deben ser evaluadas para determinar la configuración y los parámetros de operación adecuados.
