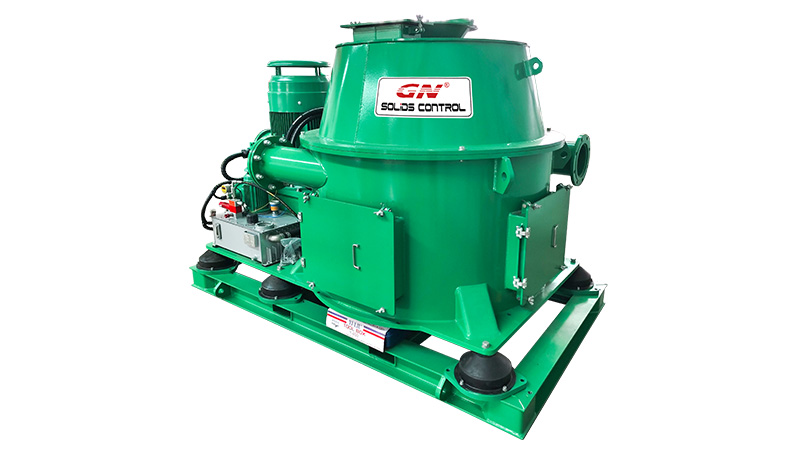

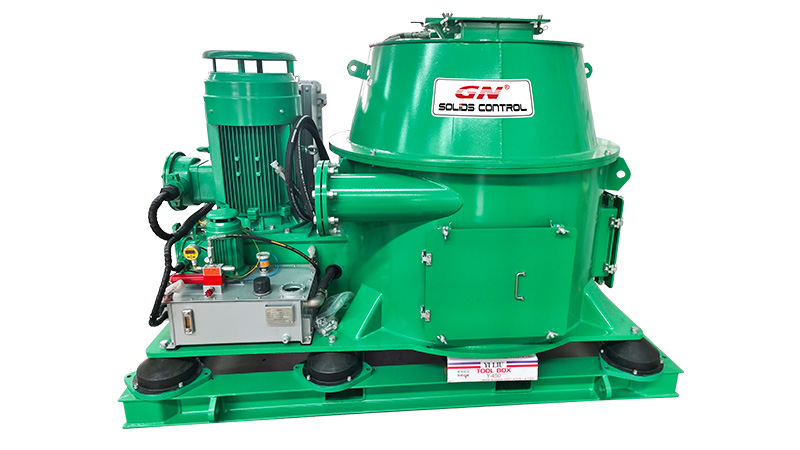

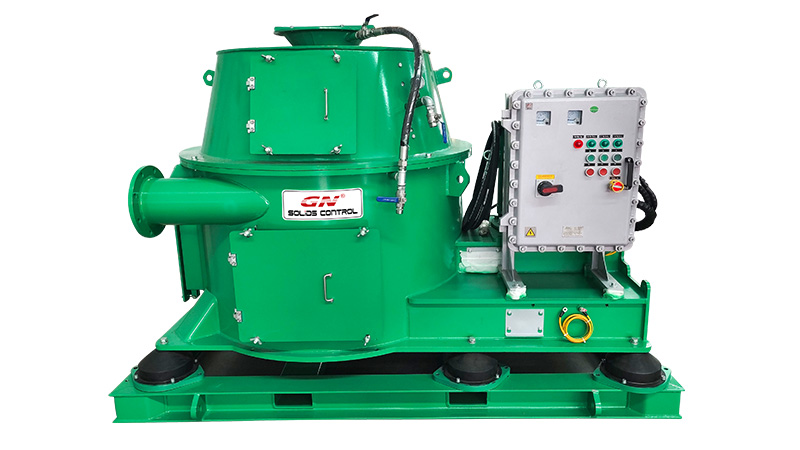

Secador vertical de recortes

La centrífuga de desplazamiento de malla vertical de GN está diseñado para la separación de sólidos y líquidos. También se denomina centrífuga de descarga de cinta transportadora o centrífuga de malla sinfín. GN construye una centrífuga de desplazamiento de malla vertical para separación industrial.

ESPECIFICACIONES DE LA CENTRÍFUGA DE DESPLAZAMIENTO DE MALLA VERTICAL GN

PRINCIPIO DE FUNCIONAMIENTO DE LA CENTRÍFUGA DE DESPLAZAMIENTO DE MALLA VERTICAL GN

La centrífuga vertical de desplazamiento de pantalla GN consta de una pantalla, un desplazamiento, una cesta, un tramo y una carcasa. La materia prima mezclada con líquidos y sólidos se alimentará a la centrífuga vertical mediante un transportador de tornillo u otro equipo de transporte al alimentador superior. Y como el rotor está funcionando a alta velocidad, el material se acelera mediante la aceleración centrífuga. El líquido se ve obligado a salir por la abertura de la pantalla por la alta fuerza G centrífuga. Los líquidos que han pasado por la rejilla se obtienen y se descargan por la salida de efluentes del lateral de la máquina ya que los sólidos son más grandes que la abertura de la rejilla, que no puede pasar por la rejilla. El vuelo y la pantalla tienen una velocidad diferencial. Esta velocidad diferencial es la razón del vuelo para empujar los sólidos hacia la descarga de la centrífuga vertical que se encuentra en la parte inferior de la máquina. Debido al principio de la centrifugadora de pantalla de desplazamiento, el límite de separación depende del tamaño de los sólidos, normalmente debe ser mayor de 0,25 mm, de lo contrario, los sólidos pasarán por la abertura de la pantalla con el líquido.

CARACTERÍSTICAS DE LA CENTRÍFUGA DE DESPLAZAMIENTO DE PANTALLA VERTICAL GN

• MAYOR CAPACIDAD: en comparación con la centrífuga de desplazamiento de pantalla horizontal, la centrífuga de desplazamiento de pantalla vertical tiene una mayor capacidad.
• HUELLA REDUCIDA: La huella de la centrífuga vertical es menor que la de la centrífuga horizontal.
• Humedad minimizada: el área de pantalla aumentada y la mayor eficiencia de deshidratación hacen que la centrífuga de pantalla vertical GN para producir material tenga menos humedad.
• Facilidad de mantenimiento: las paletas son de aleación con alto contenido de cromo con un revestimiento duro de carburo de tungsteno para que sean resistentes a la abrasión para una operación más prolongada.

Características y beneficios del secador de recortes vertical GN

• Las paletas están hechas de material duro de aleación con alto contenido de cromo para ser anti-abrasivo de sólidos y asegurar una larga vida operativa del secador de recortes vertical.
• Se proporciona cuchillo de aire para limpiar la pantalla y evitar que la pantalla se tape.
• Prueba de equilibrio para todos los componentes giratorios principales para minimizar la vibración y el ruido
• Sistema de lubricación de aceite individual con alarma automática por límite de presión.
• Transportador de tornillo instalado debajo de la secadora para recoger los sólidos secos para un funcionamiento continuo.
• Bomba de limpieza provista para evitar la acumulación de sólidos en el secador de recortes

El secador de recortes GNCD930 es una centrífuga de pantalla vertical de fase continua de una sola etapa que ha demostrado reducir el aceite en los recortes hasta un 5% en peso seco y, por lo general, alcanza niveles de OOC por debajo del 5%. El secador de recortes vertical GNCD930 es capaz de procesar más de 40-50 toneladas por hora y puede entregar sólidos secos bajo las cargas más severas. GNCD930Cuttings Dryer se ha utilizado en muchos tipos de fluidos, incluidos los fluidos de perforación de lodo tanto sintético como a base de aceite. Al igual que con todos los equipos de control de sólidos, como agitadores, centrifugadoras y separadores ciclónicos, la viscosidad tendrá un impacto en el rendimiento. La viscosidad está determinada por muchos factores, incluido el contenido de sólidos, el tamaño de los sólidos, el tipo de fluido y la temperatura del fluido.

En las operaciones de perforación, el equipo típico de control de sólidos descarta de 1 a 4 barriles de líquido por cada barril de sólidos removidos. El sistema secador de recortes de perforación GN podría descargar 1 barril de líquido por 4 barriles de sólidos removidos. Esta recuperación se mide después del procesamiento a través de la centrífuga de decantación de cuenco sólido.

El fluido de perforación del secador de corte vertical contiene un porcentaje de sólidos finos de baja gravedad que deben tratarse con una centrífuga de alta velocidad antes de que el lodo pueda regresar al sistema activo. Esto puede no ser necesario en todas las condiciones. El recipiente de la pantalla del secador de recortes está disponible con diferentes aberturas de malla.

Aparte del secador de recortes vertical en sí, otro equipo podría incluir un soporte y una centrífuga de alta velocidad con bomba de alimentación y soporte. El equipo adicional puede incluir el sistema de alimentación, ya sea un sinfín, un sistema de transferencia de vacío o un paquete de bomba de alimentación de desplazamiento positivo.

El tiempo de instalación varía mucho según las condiciones y depende de muchas cosas, lo más importante de una inspección adecuada antes de la instalación. El tiempo de instalación se puede lograr en 2 o 3 días si no se necesita trabajo en caliente.
