NOTICIAS

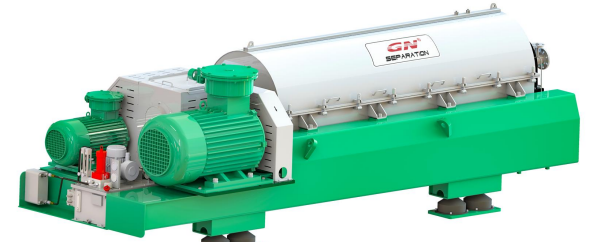

Centrífuga Decantadora GN para Tratamiento de Relaves Mineros: Eficiencia,......

El tratamiento de relaves mineros representa un desafío técnico y ambiental considerable para la industria minera. Para abordar esta necesidad crítica, GN Separation ha desarrollado su centrífuga decantadora serie T, especialmente diseñada para la deshidratación y espesamiento de lodos provenientes de procesos de extracción minera. A diferencia de los filtros prensa tradicionales, las centrífugas de GN utilizan la fuerza centrífuga para realizar una separación efectiva sólido-líquido sin necesidad de añadir agentes químicos, aunque también pueden operar con floculantes cuando se requiere una mayor eficiencia.

Funcionamiento y Principales Características

El principio de operación es sencillo y altamente eficiente: el lodo minero es introducido en el eje de tornillo de la centrífuga, donde es acelerado antes de impactar contra el tazón. Allí, bajo una intensa fuerza centrífuga, los sólidos más pesados se depositan en la pared del tazón, mientras que la fase líquida es descargada de manera continua desde el extremo opuesto. Esta acción se optimiza gracias al diseño de la serie T, que incorpora un ángulo de playa de 8.5°, lo que permite una mayor zona de secado y descarga más fluida de los sólidos.

Diseño Robusto y Materiales de Alta Resistencia

Cada componente ha sido cuidadosamente diseñado para soportar las condiciones extremas del tratamiento de relaves:

• Tazón y tornillo fabricados en acero inoxidable dúplex SUS2205 o SUS2304, superiores en resistencia a la corrosión comparados con materiales tradicionales como el SUS304.
• Protección interna del tazón con barras antideslizantes y materiales resistentes al desgaste, fácilmente reemplazables.
• Descarga de sólidos protegida por revestimientos de aleación dura y rascadores de carburo de tungsteno, lo que previene el desgaste prematuro.
• Sistema de rodamientos SKF y lubricación por grasa automática o aceite fino en circulación, según el modelo.

Capacidades y Modelos Disponibles

La serie T incluye modelos como el GNLW-654GT hasta el GNLW764A, capaces de manejar flujos de entre 1 m³/h a 100 m³/h, con velocidades que van desde los 2200 hasta los 5054 RPM. Estos equipos están diseñados para ofrecer fuerzas G de hasta 3200, lo que garantiza una separación efectiva incluso en lodos de alta densidad.

Automatización y Control Inteligente

El sistema de control de la centrífuga GN permite:

• Supervisión de temperatura de rodamientos, vibraciones y sobrecarga.
• Visualización y control de velocidad del tazón y diferencial.
• Integración con paneles de control VFD de acero inoxidable con componentes de marcas reconocidas como Siemens, ABB o Schneider.
• Opcionalmente, puede incorporar sistemas de dosificación automática y lavado, ideales para plantas de tratamiento continuo.

Aplicaciones Globales

Las centrífugas decantadoras GN ya están en operación en proyectos mineros de gran escala en países como Australia, Perú y otros países de Sudamérica, destacando su adaptabilidad a distintos tipos de relaves, incluyendo lodos con partículas finas y abrasivas. Sus beneficios incluyen menor ocupación de espacio, mayor automatización y menores costos operativos frente a métodos convencionales.

Solución integral de control de sólidos de GN para plataforma de 2000HP en India

Recientemente, GN Solids Control ha finalizado el suministro de un conjunto completo de equipos de control de sólidos para una plataforma de perforación terrestre de 2000 caballos de fuerza, operada por una empresa de perforación india. Este sistema representa una solución integral, robusta y eficiente para el tratamiento de fluidos de perforación.

El paquete incluye desde la separación inicial hasta el acondicionamiento final del lodo:

• El separador líquido-gas GNZYQ1200A se ubica en la primera etapa del proceso para eliminar gases peligrosos antes de que el lodo entre al sistema de superficie.
• A continuación, las zarandas GNZS594K realizan la separación gruesa de los recortes provenientes del pozo.
• El desgasificador GNZCQ360 actúa como respaldo del separador líquido-gas, asegurando la calidad del fluido.
• El limpiador de lodo GNZJ594K-2S12N, equipado con hidrociclones de 10” y 4”, permite una remoción eficiente de sólidos de tamaño intermedio y fino.
• Las bombas de arena son esenciales para alimentar los ciclones con presión adecuada.
• El sistema está soportado por 10 tanques de lodo, cada uno diseñado para funciones específicas como sedimentación, mezcla, succión y reserva.
• Para mantener la uniformidad del lodo, se instalaron 19 agitadores y 17 pistolas de lodo, distribuidos estratégicamente.
• Finalmente, el sistema de mezcla incluye 2 mezcladores por chorro, adecuados para la adición de barita, bentonita y otros aditivos.

Todo el sistema es operado mediante un sistema de control eléctrico centralizado, que garantiza el monitoreo continuo y un manejo seguro.

Esta solución entregada a la India es un ejemplo más del compromiso de GN con la excelencia técnica y la personalización de soluciones según los requerimientos de cada cliente.

Soluciones Integradas de GN Solids: Decantadoras Centrífugas y Sistemas Co......

En sectores como la minería, el manejo de residuos, la construcción y otras industrias pesadas, los desafíos operativos no solo se encuentran en los procesos, sino también en el entorno. Condiciones climáticas extremas, limitaciones logísticas y la necesidad de eficiencia operativa obligan a las empresas a buscar soluciones tecnológicas inteligentes. En este contexto, GN Solids Control se posiciona como un líder al ofrecer equipos y sistemas integrados de separación de sólidos y líquidos, especialmente destacando sus decantadoras centrífugas y soluciones contenerizadas.

Decantadoras Centrífugas GN: Tecnología de Precisión para Separación Crítica

Las decantadoras centrífugas GN están diseñadas para cumplir con los estándares más exigentes en una variedad de industrias. Estas máquinas permiten la separación eficiente de sólidos y líquidos con alta capacidad y rendimiento continuo. Su diseño modular, robusto y confiable las hace ideales para:

• Minería: Recuperación de minerales, tratamiento de relaves, y manejo de lodos abrasivos.

• Gestión de Residuos Industriales: Separación de sólidos peligrosos y tratamiento de aguas residuales.

• Construcción e Infraestructura: Tratamiento de lodos bentoníticos en perforación y túneles, gestión de desechos en obras civiles.

• Petróleo y Gas: Procesamiento de lodos de perforación y fluidos de terminación.

Periféricos y Automatización: Eficiencia en Todo el Sistema

GN no solo ofrece decantadoras, sino también una gama completa de periféricos que complementan el sistema, como:

• Bombas de alimentación y descarga

• Sistemas de dosificación de polímeros

• Tanques mezcladores y agitadores

• Transportadores helicoidales (tornillos sinfín)

• Sistemas de control y monitoreo automatizados

Cada componente está diseñado para integrarse perfectamente con las decantadoras, optimizando el proceso de separación desde la entrada de fluido hasta la salida de sólidos secos y agua tratada.

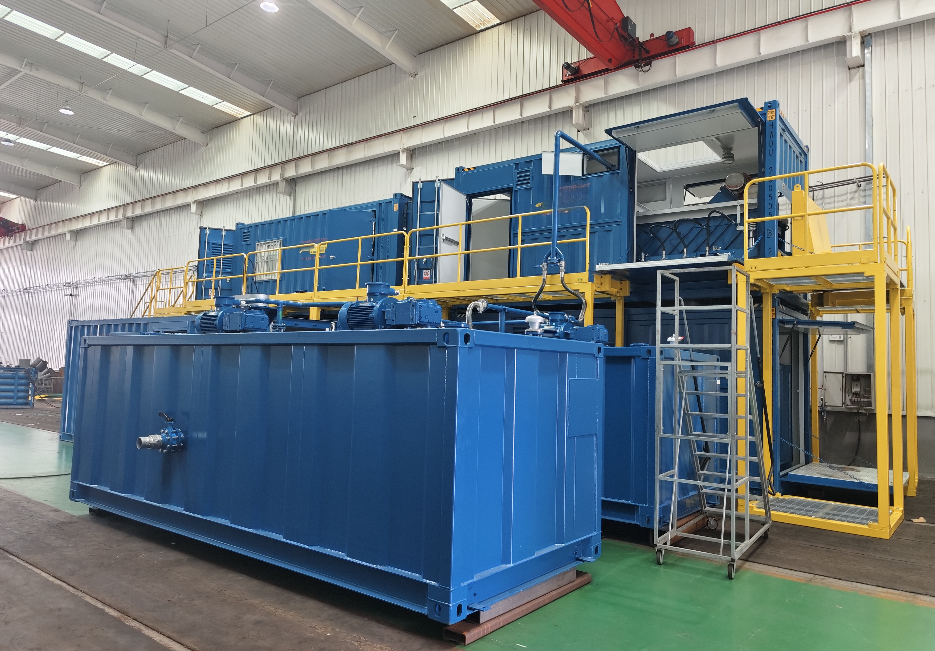

Solución de Contenerización: Eficiencia Móvil ante Climas y Retos Operativos

Uno de los principales diferenciadores de GN Solids es su enfoque en la contenerización de sistemas, que consiste en integrar toda la unidad de tratamiento dentro de contenedores modulares. Esto ofrece múltiples beneficios:

• Movilidad y transporte sencillo: Fácil traslado entre sitios de trabajo.

• Protección contra climas extremos: Aislamiento térmico, ventilación y calefacción opcional para operación en zonas árticas, desérticas o tropicales.

• Reducción del tiempo de instalación: Conectividad rápida y mínima obra civil.

• Estaciones autónomas de operación: Posibilidad de incluir generadores, iluminación y automatización remota.

Esta solución es ideal para proyectos en ubicaciones remotas, donde la logística y la infraestructura pueden ser limitantes. GN proporciona contenedores diseñados bajo normativas ISO, personalizables y aptos para condiciones extremas.

Valor Agregado Real: Productividad, Seguridad y Sostenibilidad

Con las soluciones de GN Solids, las empresas obtienen:

• Mayor productividad por menor tiempo de paradaSeguridad operacional, incluso en climas hostilesReducción de costos de operación y transporteCumplimiento ambiental, mediante tratamiento efectivo de residuos

En un mundo donde la eficiencia y la adaptabilidad son clave, GN Solids ofrece una gama de soluciones inteligentes, desde sus decantadoras centrífugas de alto rendimiento hasta sistemas completos contenerizados. Su tecnología no solo mejora el proceso industrial, sino que también responde a los retos climáticos y logísticos con innovación y eficacia.

Sistema de Circulación de Lodo para Perforadora de 1000HP Completado con É......

Recientemente, GN Solids Control ha finalizado con éxito la instalación y puesta en marcha de un sistema completo de circulación de lodo para una perforadora terrestre de 1000 caballos de fuerza (1000HP) en la provincia de Yunnan, China. Este logro marca un paso importante en la consolidación de soluciones de control de sólidos eficientes, seguras y adaptadas a las condiciones geológicas complejas de esta región montañosa.

El sistema suministrado por GN está diseñado para satisfacer los altos requerimientos de tratamiento de lodos en perforaciones profundas y de alto rendimiento, asegurando una operación continua y estable del equipo de perforación.

Componentes principales del sistema

El sistema instalado está compuesto por una combinación de equipos de control de sólidos y tanques de almacenamiento y mezcla, cuidadosamente integrados para ofrecer un tratamiento de lodo eficiente en varias etapas. A continuación, se detallan los equipos principales:

🔹 4 Tanques de Lodo

Los cuatro tanques están divididos según su función: tanque de reciclaje, tanque de mezcla, tanque de reserva y tanque de succión. Están fabricados en acero estructural y recubiertos con pintura anticorrosiva para una mayor vida útil, además de estar equipados con plataformas, barandales y escaleras de acceso.

🔹 3 Zarandas GNZS594K

Estas zarandas vibratorias de alto rendimiento son utilizadas en la primera fase del tratamiento para remover los sólidos de mayor tamaño. Con diseño modular y facilidad de mantenimiento, las GNZS594K están diseñadas para trabajo pesado y ofrecen una capacidad de procesamiento de hasta 120 m³/h por unidad.

🔹 1 Desgasificador GNZCQ270

Diseñado para eliminar gases disueltos en el lodo, el desgasificador al vacío GNZCQ270 protege la bomba de lodo y mejora la estabilidad del sistema, especialmente importante en zonas de alta presión como Yunnan.

🔹 1 Desarenador GNZJ752K-2S

Este equipo está equipado con dos conos de 10 pulgadas para la eliminación de partículas de arena (40–75 micras), lo que ayuda a prolongar la vida útil de los equipos posteriores como las bombas centrífugas y la centrífuga.

🔹 1 Deslimador GNZJ752K-12N

Dotado con 12 conos de 4 pulgadas, el deslimador permite remover partículas finas (20–40 micras), asegurando un lodo más limpio para su reutilización o tratamiento final.

🔹 1 Centrífuga Decantadora GNLW452D

La centrífuga de velocidad media GNLW452D realiza la etapa final del proceso, separando sólidos ultrafinos y manteniendo un nivel óptimo de sólidos en el sistema. Su diseño robusto y su sistema de control automático la hacen ideal para operaciones continuas.

Equipos auxiliares

Además de los equipos principales, el sistema está equipado con agitadores de lodo, bombas de arena, mezcladores tipo Venturi (embudos de mezcla) y un sistema completo de control eléctrico que permite la operación sincronizada y segura de todos los componentes.

Este proyecto demuestra la capacidad de GN Solids Control para proporcionar soluciones completas y personalizadas para sistemas de control de sólidos en perforación. La instalación en Yunnan representa no solo una colaboración exitosa con el cliente local, sino también una prueba del rendimiento y confiabilidad de nuestros equipos en condiciones exigentes.

¿Estás interesado en conocer más sobre soluciones similares para tus operaciones de perforación? Contáctanos y con gusto te asesoraremos.

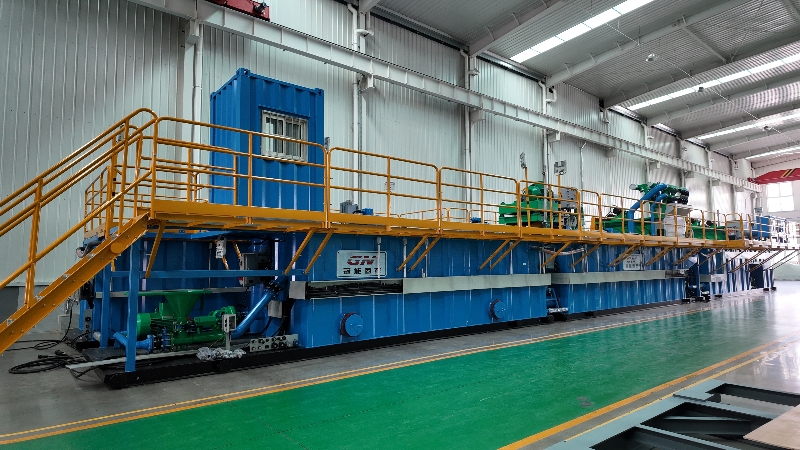

Sistema de Control de Sólidos GN Solids de 750HP para Equipos Workover – S......

GN Solids Control continúa consolidándose como un proveedor confiable y eficiente de soluciones integrales para el tratamiento de lodos en la industria del petróleo y gas. Recientemente, GN ha suministrado un Sistema de Control de Sólidos de 750HP especialmente diseñado para equipos de reacondicionamiento (Workover Rigs), brindando un paquete robusto, modular e integrado para empresas de servicios petroleros que buscan rendimiento, confiabilidad y facilidad de operación.

Componentes Principales del Sistema

Este sistema completo de 750HP incluye los siguientes equipos clave:

1. Tanque de lodo personalizado

Una unidad de tanque de lodo diseñada a medida con capacidad para alojar todo el equipo de procesamiento, conexiones de tubería, plataformas de operación, y sistemas de mezcla. Este tanque sirve como la columna vertebral del sistema, permitiendo una integración fluida de todos los componentes y garantizando un manejo seguro y eficiente del fluido de perforación.

2. Dos zarandas vibratorias GNZS594K

Estas zarandas de alto rendimiento se encargan de la primera fase del proceso de separación. Equipadas con cuatro paneles de malla y un potente motor de vibración, las GNZS594K están diseñadas para eliminar los recortes grandes y extender la vida útil del lodo.

3. Limpia lodos GNZS594K-2S12NK

Este equipo combina un desarenador y un deslimador en una sola estructura, montado sobre una zaranda inferior GNZS594K. Incorpora 2 ciclones de 10 pulgadas para desarenado y 12 ciclones de 4 pulgadas para deslimado, permitiendo una remoción eficiente de sólidos de tamaño medio y fino. Este equipo es fundamental para mantener la calidad del lodo y reducir el desgaste en los equipos posteriores.

4. Centrífuga decantadora GNLW452D

Una centrífuga de velocidad media con gran capacidad para eliminar partículas ultrafinas del lodo, mejorando la reusabilidad del fluido y reduciendo los costos de aditivos. La GNLW452D destaca por su diseño robusto, eficiencia energética y facilidad de mantenimiento.

5. Accesorios adicionales totalmente integrados

El sistema incluye también:

• Bomba de arena (Sand Pump) para alimentar ciclones y equipos.

• Mezcladores (agitadores) montados en el tanque para mantener la homogeneidad del lodo.

• Embudo de mezcla de lodo para adición de productos químicos.

• Sistema de control eléctrico completo, con todos los equipos cableados en fábrica para operación sencilla y segura en campo.

Soluciones Integradas: la ventaja GN

Uno de los principales beneficios de trabajar con GN Solids Control es la capacidad de integrar todos estos equipos en un solo sistema coordinado. Esto permite a los clientes recibir una solución lista para operar, sin la necesidad de preocuparse por compatibilidad entre equipos, diseño de tuberías o automatización entre subsistemas. Además, GN puede personalizar estos sistemas de acuerdo a las especificaciones y necesidades operativas del cliente.

Aplicación en el campo petrolero

Este sistema de 750HP está especialmente orientado a operaciones de reacondicionamiento de pozos (Workover), donde la eficiencia y la portabilidad del equipo son clave. Gracias a su diseño compacto, puede ser fácilmente transportado e instalado en locaciones remotas, mejorando los tiempos de respuesta y reduciendo costos operativos.
