GN suministra dos sistemas de reciclaje de lodo GNMS-1000GPM montados sobre tráiler para una empresa HDD en Medio Oriente
Soluciones de alta capacidad para el tratamiento de fluidos de perforación direccional horizontal

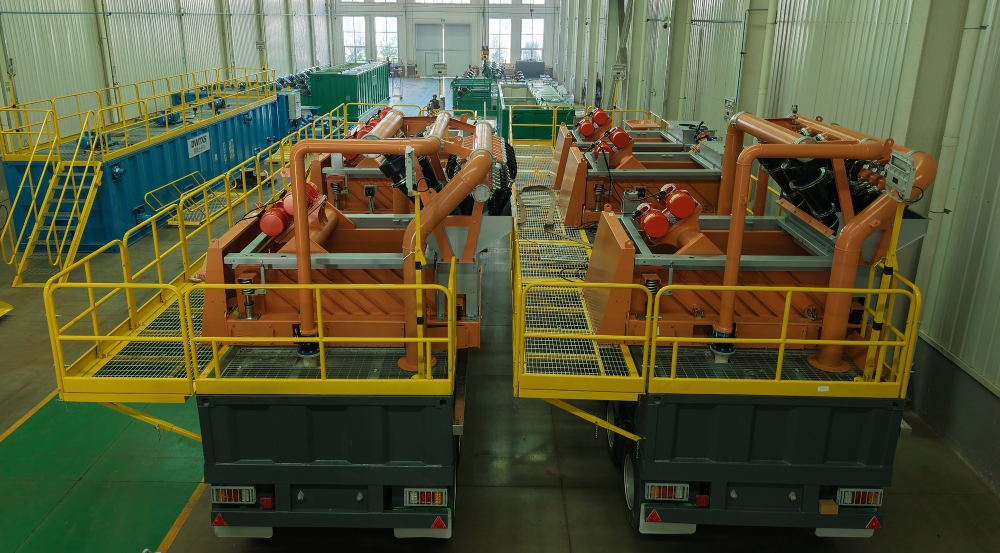

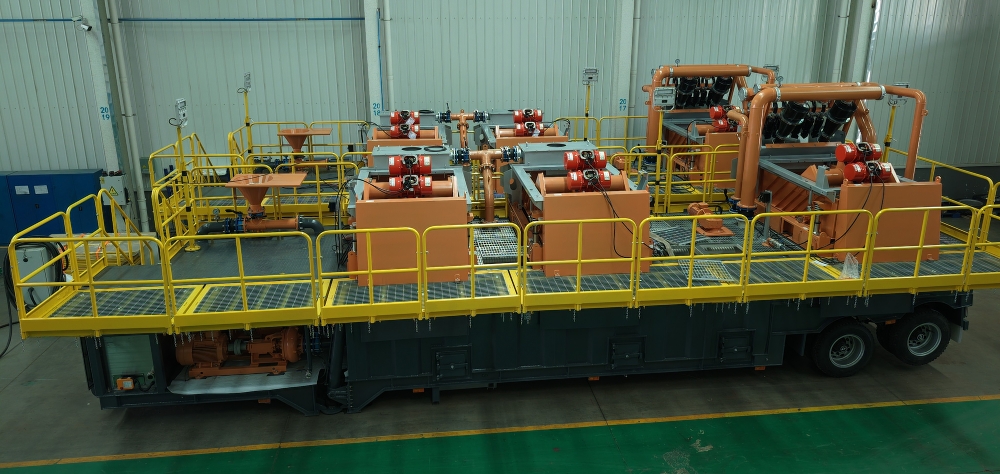

GN Solids Control ha suministrado dos sistemas de reciclaje de lodo GNMS-1000GPM montados sobre tráiler para una empresa especializada en perforación direccional horizontal (HDD) en Medio Oriente. Cada unidad cuenta con una capacidad de procesamiento de 1.000 galones por minuto (GPM) y está diseñada para realizar operaciones de limpieza, acondicionamiento y almacenamiento de fluidos de perforación.
La perforación direccional horizontal es una tecnología ampliamente utilizada en proyectos de instalación de tuberías, redes de servicios públicos, cables de comunicación y otras infraestructuras subterráneas. Una de sus principales ventajas es que permite realizar cruces e instalaciones sin necesidad de abrir zanjas a lo largo de toda la trayectoria, reduciendo las alteraciones en la superficie y el impacto sobre las áreas intervenidas.
En este tipo de proyectos, el manejo adecuado del lodo de perforación es fundamental para mantener la estabilidad del pozo, transportar los recortes hacia la superficie y garantizar condiciones apropiadas durante las diferentes etapas de perforación.
La importancia del reciclaje de lodo en proyectos HDD
Durante una operación HDD, el fluido de perforación circula continuamente entre el equipo de perforación y el sistema de tratamiento. Este fluido cumple varias funciones: lubrica y enfría las herramientas, facilita el transporte de los recortes generados durante la excavación y contribuye a mantener la estabilidad del espacio anular.
A medida que avanza la perforación, el lodo incorpora partículas de suelo, arena y otros materiales provenientes de la formación geológica. Si estos sólidos permanecen en circulación, pueden modificar las propiedades del fluido, incrementar el desgaste de bombas y otros componentes y afectar la eficiencia general de la operación.
Por esta razón, utilizar un sistema de reciclaje de lodo para HDD permite separar progresivamente los sólidos indeseados y recuperar una parte importante del fluido para su reutilización.
Este proceso contribuye a reducir el consumo de agua y aditivos, disminuir la generación de residuos y optimizar los costos asociados al manejo del lodo de perforación.
Configuración técnica de los sistemas GNMS-1000GPM
Cada uno de los sistemas suministrados incorpora diferentes etapas de separación mecánica para tratar grandes volúmenes de fluido de perforación.
La configuración principal incluye los siguientes equipos:
1. Zarandas vibratorias GNZS
Cada sistema incorpora dos zarandas vibratorias de la serie GNZS, encargadas de realizar la primera etapa de separación de sólidos.
El movimiento vibratorio permite que el fluido atraviese las mallas, mientras que los recortes de mayor tamaño permanecen sobre la superficie de separación y son descargados fuera del sistema.
La intensidad de vibración, el área de cribado y el ángulo ajustable de la canasta permiten adaptar las condiciones de operación a las características del material procesado.
2. Limpiador de lodo (Mud Cleaner)
Después de la separación primaria, el fluido pasa por un limpiador de lodo integrado que combina hidrociclones desarenadores (desanders), hidrociclones deslimadores (desilters) y una zaranda inferior.
Los desanders permiten separar partículas de arena de mayor tamaño, mientras que los desilters trabajan con partículas más finas que permanecen suspendidas en el fluido.
Posteriormente, la zaranda inferior recibe la descarga de los hidrociclones y permite recuperar parte del líquido, separándolo de los sólidos descargados.
Esta configuración permite integrar varias etapas de limpieza en una unidad compacta, optimizando el espacio disponible y facilitando la operación del sistema.
3. Tanques de almacenamiento de lodo
El suministro también contempla dos tanques de almacenamiento destinados a proporcionar capacidad adicional para la gestión del fluido de perforación.
Estos tanques permiten almacenar el lodo tratado y mantener una reserva disponible para alimentar nuevamente el equipo HDD, contribuyendo a una circulación más estable durante las operaciones.
4. Tanques de mezcla y preparación de lodo
El proyecto incluye además tres tanques de mezcla equipados con tolvas de preparación y agitadores.
Estos componentes permiten preparar y acondicionar el fluido mediante la incorporación de bentonita, polímeros y otros aditivos, según las características de la formación y los requerimientos de perforación.
Una correcta preparación del lodo es importante para mantener propiedades adecuadas de viscosidad, densidad y capacidad de transporte de sólidos.
Ventajas de los sistemas de reciclaje montados sobre tráiler
En los proyectos de perforación direccional horizontal, la movilidad de los equipos representa un factor importante. Los contratistas HDD suelen trabajar en diferentes ubicaciones geográficas y necesitan trasladar sus sistemas de tratamiento conforme avanzan los proyectos.
Los sistemas de reciclaje de lodo montados sobre tráiler ofrecen ventajas relacionadas con la movilización, el transporte y la instalación en campo.
Su configuración permite integrar los principales componentes del sistema en una estructura transportable, facilitando el desplazamiento entre diferentes lugares de trabajo y reduciendo la necesidad de realizar montajes complejos en cada nueva ubicación.
GN Solids Control desarrolla diferentes configuraciones de sistemas de reciclaje, incluyendo versiones montadas sobre tráiler, estructuras tipo skid y sistemas hidráulicos elevables, dependiendo de las necesidades de cada proyecto.
La selección de la configuración adecuada debe considerar factores como la capacidad de procesamiento, el espacio disponible, las condiciones de transporte y los requerimientos operativos del contratista.
Tecnología de separación para proyectos de infraestructura
El suministro de estos dos sistemas GNMS-1000GPM representa una nueva aplicación de la tecnología de control de sólidos de GN en el sector de la perforación direccional horizontal.
La combinación de zarandas vibratorias, limpiadores de lodo, tanques de almacenamiento y equipos de mezcla permite abordar diferentes etapas del tratamiento de fluidos dentro de una solución integrada.
Más allá de la capacidad nominal de procesamiento, un sistema de reciclaje correctamente configurado debe facilitar la operación continua, mantener las propiedades del fluido y proporcionar condiciones adecuadas para su reutilización.
GN Solids Control continúa desarrollando sistemas de reciclaje de lodo y equipos de control de sólidos para aplicaciones HDD, CBM, perforación de pozos de agua, microtúneles y otras operaciones industriales.
Mediante la integración de equipos y el desarrollo de soluciones adaptadas a cada aplicación, GN busca contribuir a mejorar la eficiencia del tratamiento de fluidos, optimizar los costos operativos y apoyar el desarrollo de proyectos de infraestructura subterránea en diferentes mercados internacionales.
