GN Solids Control Equipment,Solids Control System

Julio 23 2021

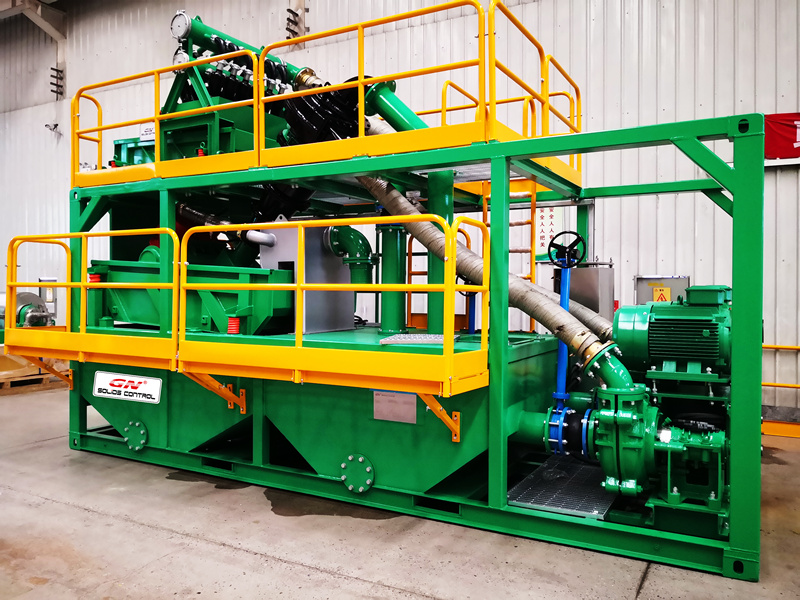

GN Solids Control es un proveedor líder de sistemas de separación de sólidos y líquidos, el mes pasado terminamos otro conjunto de planta de separación de lodos TBM para un cliente de América del Sur, ahora está listo para entregar en el sitio del cliente y se utilizará para ayudar a tratar el lodo TBM.

GNTBM240 puede tratar lechada de 240 m3 / h, eliminar sólidos grandes y obtener líquido limpio para reutilizar en la preparación de lodo nuevo.

Estos son los principales componentes de tratamiento en la planta de separación de lodos GNTBM-240:

1.GN Coctelera gruesa de dos pisos y ciclón de 18 pulgadas

El agitador grueso de dos pisos GN elimina partículas de gran tamaño como agregados, piedras, etc. La pared interior de la caja de alimentación está protegida por un material resistente al desgaste prolongado, el lodo se desborda desde la caja de alimentación al agitador de la plataforma inferior, donde se fijan las pantallas del agitador de malla de apertura.

El líquido cae a través de la plataforma del agitador hacia el primer tanque de lodo, se conecta con una bomba de transferencia de lodo pesado para que el líquido ingrese al ciclón de una pulgada grande para eliminar la mayoría de los sólidos del líquido. Y cae sobre el agitador de piso superior para eliminar aún más los sólidos con números API más finos. Pantallas.

2.GN Fine Single Deck Shaker y ciclón de 4 pulgadas

El agitador fino de una sola plataforma GN se fija con las mejores cribas, el líquido después del tratamiento con el agitador GN de ​​dos pisos y los ciclones se alimentan para su posterior tratamiento. Para salvar la sala de trabajo, el agitador de una sola plataforma GN se coloca en la parte superior del agitador de dos pisos, mientras que el agitador de dos pisos está dentro de un marco de elevación.

3.Bomba de transferencia de lodo pesado GN

Dos bombas de transferencia de lodo pesado GN están fijadas en un lado del patín, son las bombas de alimentación para el ciclón de 18 pulgadas y el ciclón de 4 pulgadas.

Tanque de lodo compacto 4.GN

Todos los equipos GN anteriores están fijados en un tanque de lodo compacto dividido por dos compartimentos. Un sistema de control central es conveniente para controlar todos los agitadores, bombas. Y dos cajas de control de encendido / apagado simples están conectadas con los agitadores de dos pisos y el agitador de un piso por separado para una operación conveniente.
