Limpiador de lodo


GN Limpiador de lodo:

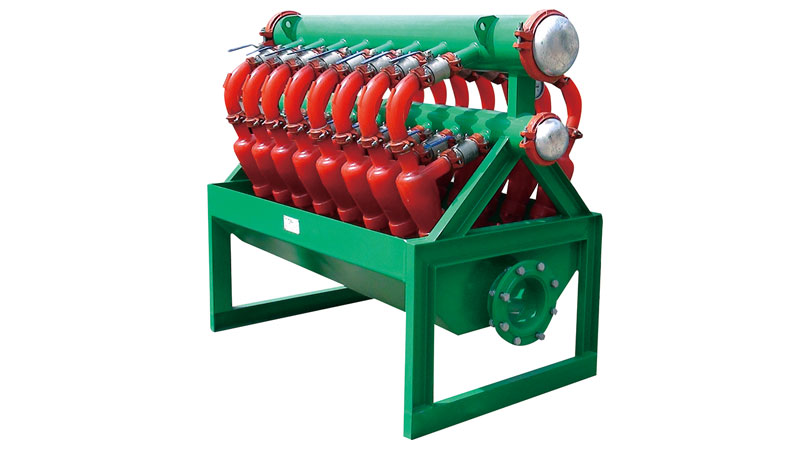

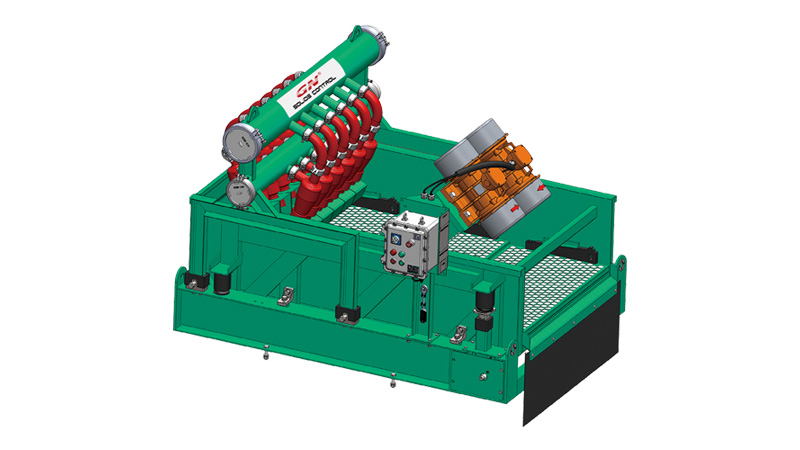

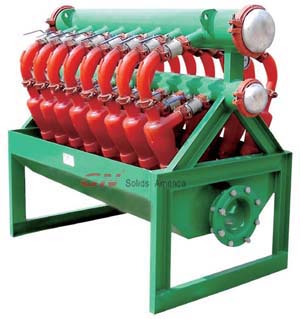

El limpiador de lodo es el equipos de control de sólidos de tercera fase para el proceso del fluido de perforación, también se le llama deslimador. La combinación del desarenador, deslimador y zarandas mallas es un limpiador de lodo. Cuando no hay zaranda debajo, se denomina deslimador, si hay un zaranda, se llama Mini limpiador de lodo (desarcillador). El deslimador para eliminar el lodo generalmente utilize el hidrociclón con el diámetro de 4  pulgadas para separar las particulas solidas con un tamaño de 15 a 47μm desde el fluido de perforación. En línea con la cantidad del fluido de perforación necesaria para ser procesado, se puede personalizar el producto apropiado con varios grupos de hidrociclones para satisfacer las necesidades de los clientes.

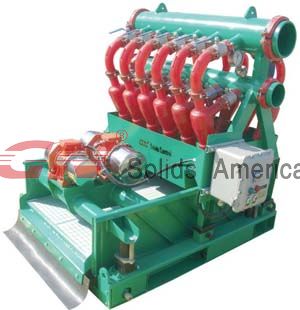

 Mini-Mud-Cleaner-

Parámetros técnicos de Limpiador de lodo:

Modelo

GNWSE-12N/16N

GNZJ703E-

16N

GNZJ703E-D8N/D12N

GNZJ752E-8N/12N

Capacidad (m³/h)

240/360

360 120/240

120/240

Tamaño de hidrociclón

4 pulgadas

4 pulgadas

4 pulgadas

4 pulgadas

Numero de hidrociclón

12/16

16

8/12

8/12

Presión

0.25-0.4Mpa

Tamaño interior

6 pulgadas

6 pulgadas

6 pulgadas

6 pulgadas

Tamaño exterior

8 pulgadas

8 pulgadas

8 pulgadas

8 pulgadas

Especificación

de la zaranda inferior





modelo de la zaranda



N/A

GNZS703E  GNZS752E
Modo de vibración Moción Lineal
Motor vibrador 2×1.72kw  2×0.75kw
Motor de ajuste del ángulo 0.55kw  N/A
Cantidad de mallas 3  2
tamaño de mallas ≤7.5G  ≤7.1G
área de Mallas Zarandas 2.63㎡  1.35㎡
Fuerza G ≤7.5G  ≤7.1G

Amplitud de la vibración

4.14~5.96



3.92~5.62

ángulo de ajuste

-1°~+5°(Eléctrica y mecánica)

+2°

Ex estándar

ExdIIBt4/IECEX/A-TEX

Dimensión(mm)

2193×900×1511

2419x2113x2126

2419x2113x1608

1674×1707×1719

Peso

504/539kg

2016kg

1846/1886kg

1057/1097kg

Características y Beneficios de Limpiador de lodo:

1. Nuestro limpiador de lodo adopta un hidrociclón de 4 pulgadas y puede separar los sólidos con un tamaño que va desde 15 a 47μm.
2. Está diseñado con abrazadera para un mantenimiento fácil y estructura compacta permitiendo un volumen pequeño.
3. La válvula de bola de acero inoxidable de interrupción es opcional para los clientes. Es instalado en la entrada de cada hidrociclón para permitir el retiro e inspección del hidrociclón individual sin interrumpir la operación normal del producto.
4. La tubería interior se une con el hidrociclón de forma tangencial para formar una entrada rectangular estrecha, que puede minimizar la turbulencia en la parte superior para permitir que los sólidos se muevan rápidamente a la pared del hidrociclón.
5. El material para el hidrociclón del limpiador de lodo es 100% poliuretano, que puede llevar una vida de servicio más larga.
6. Con la conexión rápida flexible disponible, el desilter puede ser montado convenientemente.
