GN equipos de control de sólidos, Sistema de control de sólidos

Perfil de la empresa

GN Solids America ofrecemos equipos de control de sólidos y gestión de residuos , incluyendo: Zarandas, limpiador de lodo, Centrífuga decantadoraDesgasificador,  Agitador ,secador de recortes....

 más>>

Nuestra fábrica & oficina

GN Solids America LLC (con jefaturas y base de fabricación - Hebei GN Solids Control Co., Ltd ) es un fabricante de equipos de control de sólidos y gestión de residuos de perforación en China para Petróleo y gas ...

más>>

Certificados

GN Solids control es el primer fabricante de equipos de control de solidos y gestión de residuos de perforación en China que pasa Certificados API, ISO y QSHE.Por favor descargue el folleto de GN equipos...

más>>

Sistema de reciclaje de lodo de perforación listo para enviar a un cliente doméstico

Con la experiencia de muchos años, GN puede diseñar y fabricar el sistema de reciclaje de lodo según la configuración estándar o los requisitos de los clientes. Esta semana, un sistema de control de sólidos se completará en el ensayo y montaje de fábrica y luego se enviará a una empresa de perforación doméstica de China.

Este sistema es un diseño autónomo con funciones de separación de sólidos y reconfiguración de lodo.

1. Equipo de separación: este sistema está equipado con un agitador de lutitas GNZS703 y una lijadora de dos pulgadas de 10 pulgadas para la separación de partículas sólidas. La separación gruesa se realizará en la unidad del agitador, la última unidad de desengrase se utiliza para la separación de sólidos finos.

2. Sistema de bombeo: el sistema de bombeo consiste en una bomba de disparo, una bomba de arena y una bomba de mezcla. En consideración al reemplazo de las herramientas de perforación, el sistema de lodo está equipado con una bomba de disparo y, en consecuencia, el tanque de lodo está con un compartimiento de viaje. Para asegurar el volumen suficiente del tanque, GN utiliza la bomba de lodos vertical para alimentar la lijadora. La bomba de mezcla se utiliza para hacer circular los materiales de lodo de polímero y proporcionar presión a la pistola de lodo.

3. Sistema de tanque de lodo: al diseñar el lodo, GN consideró completamente el equipo montado en él y el compartimiento que se divide para garantizar el flujo de trabajo continuo del sistema de lodo. Las tuberías y válvulas están integradas en el tanque para que fluya el lodo. Se proporcionan pasarelas y pasamanos para facilitar que los operadores trabajen en el tanque de manera segura.

GN tiene la configuración estándar del sistema de control de sólidos de lodo de perforación. Según el requisito especificado por los clientes en cuanto a capacidad y presupuesto, GN puede proporcionar una configuración personalizada. Antes de realizar el pedido, los clientes obtendrían el diseño y el diagrama de flujo para tener una impresión más específica de cómo será el sistema de lodo. Para obtener más información, no dude en ponerse en contacto con GN Solids Control.

Sistema de control de sólidos de la plataforma de perforación de petróleo de 1500 HP para el cliente de India

Un sistema de control de sólidos para la plataforma de perforación de petróleo 1500HP se encuentra ahora en el procedimiento final de ensamblaje. Una vez finalizado el trabajo de ensamblaje de prueba de fábrica, se realizará una prueba de agua en el sistema para verificar si hay algún problema de fugas. India es uno de los principales mercados para GN Solids Control, ahora muchos equipos y sistemas de GN se están ejecutando allí.

Configuración del equipo del sistema de control de sólidos para el aparejo 1500HP

1. Shale shaker GNZS703F-SHBF, 3 unidades. Shale Shaker es la primera etapa para eliminar los recortes gruesos en los fluidos de perforación. El agitador GN es con fuerza G ajustable para varios requisitos de trabajo. Pantalla de pretensado de marco compuesto en la coctelera fija para una vida útil prolongada.

2. Limpiador de lodo GNZJ703F-2S12NF, 1 unidad. El limpiador de lodo es un equipo 3 en 1 que incluye un ciclón de desbrozador, un ciclón de silter y un agitador de secado ubicado debajo para lograr un punto de separación de aproximadamente 20 micrones. El agitador de secado está utilizando el mismo modelo con el agitador principal para un mantenimiento conveniente en el futuro.

3. Centrífuga decantadora GNLW363C, 2 unidades. La centrífuga decantadora se utiliza para eliminar sólidos ultrafinos e inútiles en los fluidos de perforación. El sistema de centrífuga de decantador dual consta de 1 modelo de velocidad media y 1 modelo de alta velocidad para diferentes propósitos. GN puede proporcionar una centrífuga decantadora con el panel de control de VFD.

4. Además del equipo de separación principal, el sistema también incluye una unidad de desgasificador, una bomba de arena, un tanque de lodo y un sistema de control eléctrico.

Cómo ordenar el sistema de control de sólidos de GN

GN Solids Control proporciona asesoramiento técnico de pre-venta de forma gratuita. Para el paquete del sistema de control de sólidos, GN necesita conocer normalmente la capacidad de tratamiento requerida, la potencia del equipo de perforación, el volumen de almacenamiento de lodo activo y alguna otra información para proporcionar la propuesta adecuada. GN puede proporcionar una oferta comercial y una oferta técnica con un diseño en 3D y un diagrama de flujo esquemático para ayudar al cliente a entender bien el sistema.

GN cuenta con más de diez años de experiencia en el diseño y fabricación de la solución llave en mano para el sistema de control de sólidos. Si surgió alguna solicitud, no dude en ponerse en contacto con nosotros.

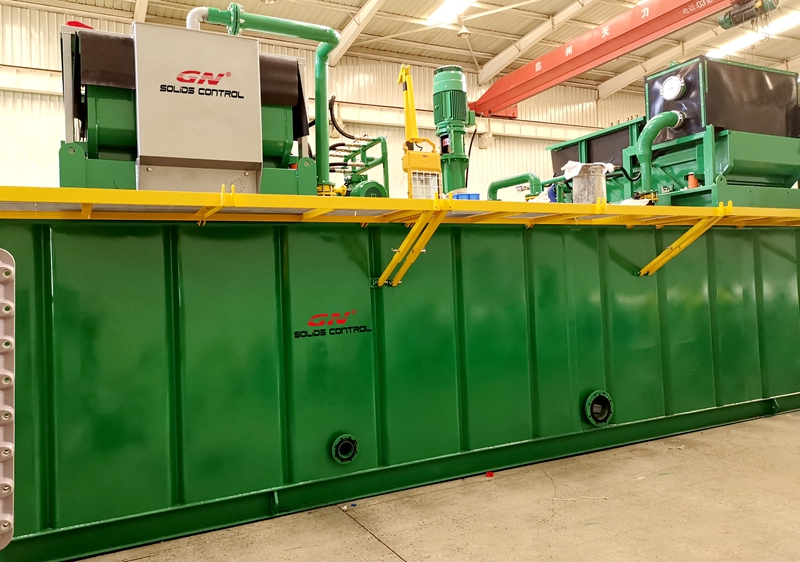

Sistema de deshidratación de lodos de dos juegos de construcción para cliente en America

La semana pasada, GN envió dos sistemas de deshidratación de lodos utilizados en la industria de la construcción a un cliente de EE. UU. El cliente siempre solicitó 2 juegos del mismo sistema de GN y se mostraron satisfechos con el desempeño, por lo que dieron órdenes repetidas este año por un total de 4 juegos. Los primeros 2 juegos se enviaron. La semana pasada, GN envió dos sistemas de deshidratación de lodos utilizados en la industria de la construcción a un cliente de EE. UU. El cliente siempre solicitó 2 juegos del mismo sistema de GN y se mostraron satisfechos con el desempeño, por lo que dieron órdenes repetidas este año por un total de 4 juegos. Los enviados fueron los primeros 2 sets.

El lodo de construcción proviene principalmente de la excavación de Hadrovac, trabajos de tuberías, no se realizaron perforaciones e incluso el lodo de lavado en el sitio de construcción. La composición de la suspensión consiste en arena, limo y agua. El uso del sistema de deshidratación puede separar las partículas sólidas en la suspensión para hacer que el agua sea reutilizable. Los sólidos lavados se pueden vender para relleno o para hacer material de construcción para obtener más ganancias.

El sistema de deshidratación consiste en los siguientes módulos.

1. Tolva de recogida de lodos: según los requisitos del cliente, GN diseñó una gran tolva abierta con un rebosadero de 3 lados rodeado, un lado es bajo para la alimentación de lodos desde el vehículo cisterna de vacío. La tolva está diseñada con un sistema de tubería de rociado de agua para ayudar a la caída de la lechada en el puerto de descarga de la tolva fácilmente.

2. Módulo de pantalla gruesa: se instala un agitador grueso de una unidad debajo de la tolva de recolección para la separación de sólidos gruesos. Agitador basto instalado en el tanque de recolección en donde caerá la lechada en espera de tratamiento adicional. La bomba sumergible instalada en el tanque se utiliza para transferir la lechada al módulo posterior.

3. Módulo de pantalla fina: la suspensión tratada por el agitador basto se bombeará a un agitador de pantalla fina para la separación de arena de tamaño pequeño, la plataforma de la coctelera está cubierta con caucho para evitar que la suspensión se pulverice y contamine el equipo.

4. Módulo de desilución: de-silter es una máquina utilizada para la separación de sólidos más finos de la lechada. Tiene una unidad de hidrociclón y un agitador de secado por flujo para eliminar los sólidos más finos y hacer que el secador de sólidos descargados sea más fácil de transportar.

5. Módulo decantador: la centrífuga decantadora trabaja por la fuerza centrífuga para separar el sólido y el líquido. Su parte giratoria se ejecuta a una alta velocidad para producir una alta fuerza G que puede eliminar los sólidos ultrafinos de la suspensión para hacer que el agua recuperada sea más limpia.

El sistema de deshidratación de lodos para la construcción de GN adopta el concepto de separar el sólido de la lechada paso a paso utilizando diferentes equipos de separación para garantizar el rendimiento de clasificación y la máxima protección del equipo. Cada vez más clientes mostraron su interés en el sistema y esperaban tener la oportunidad de cooperar con GN.
